APIGateway的设计文档，包括整体架构和数据库设计。

整体架构

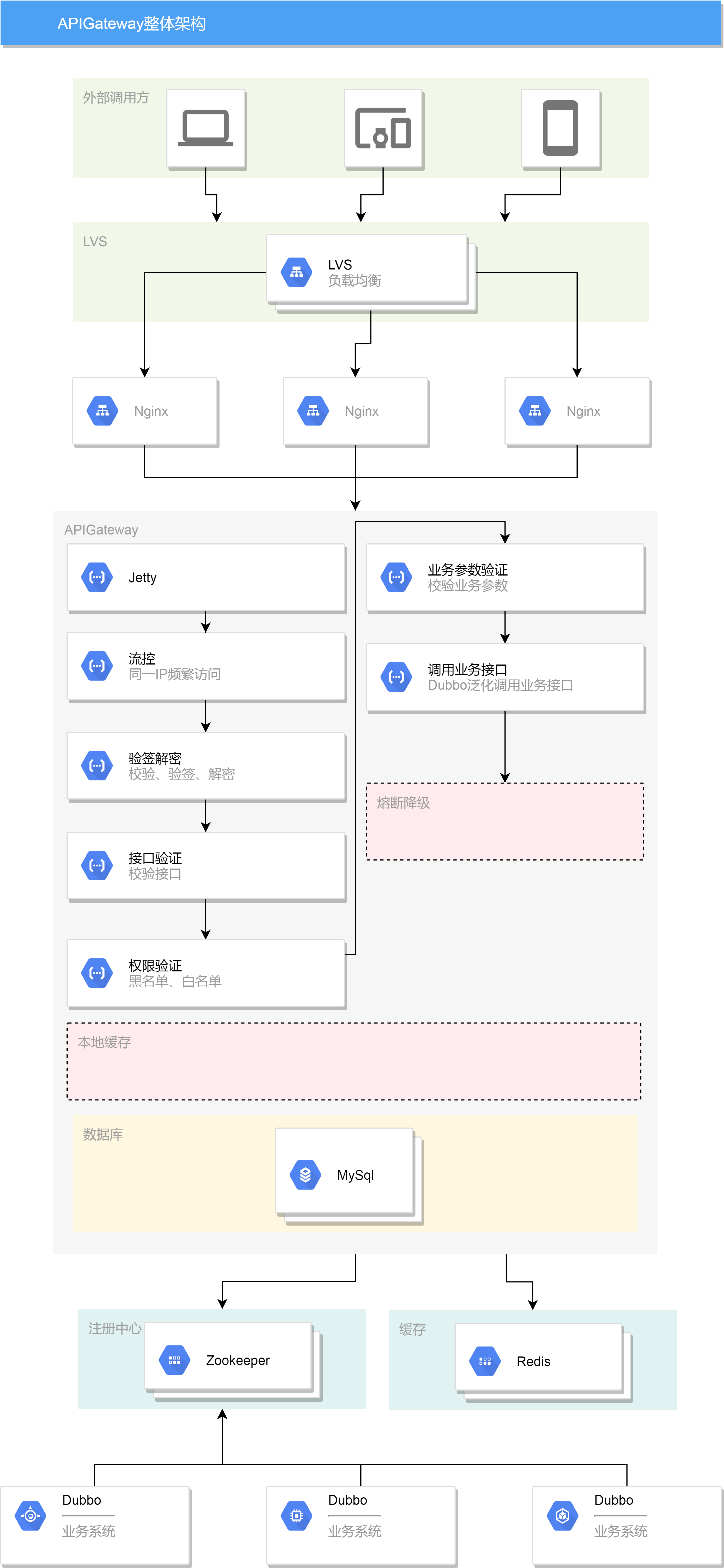

使用draw io画的图，这里是源文件：APIGateway整体架构

• 调用方，手机端、接入方等等一系列调用方
• LVS负载均衡
• Nginx反向代理
• APIGateway
  • 流控，控制流量，针对同一个ip在指定的时间段内访问次数做限制
  • 验签解密，校验参数、验证签名信息、将加密的信息解密
  • 接口验证，验证接口是否存在、接口信息是否是当前调用者的接口
  • 接口权限验证，ip黑名单校验、调用的ip是否在白名单内
  • 业务参数验证，校验业务接口参数是否正确
  • 调用业务接口，可以使用dubbo泛化调用
  • 熔断降级，业务方接口不可用的时候或者业务方处理速度变慢，考虑进行熔断降级
  • 加密返回，将调用结果封装、加密、返回
• 注册中心，dubbo服务注册到注册中心zookeeper
• 业务服务，各个业务提供的dubbo服务，服务注册到注册中心
• 存储
  • 本地缓存
  • 分布式缓存
  • MySQL

数据库设计

• agw_api，接口信息
• agw_api_param，接口对应的参数信息
• agw_sys，接口所属业务系统
• agw_out，外部调用方
• agw_out_api，外部调用方拥有的api
• agw_out_ip，外部调用方的白名单配置
• agw_black_ip，黑名单ip

使用draw io画的图，这里是源文件：APIGateway数据库设计

agw_api

名称	类型	是否为空	索引	默认值	备注
id	bigint(20)	N	PRIMARY		主键ID
created_time	datetime	N			创建时间
modified_time	datetime	N			修改时间
version	smallint(6)	N			版本号
code	varchar(255)	N			api唯一标识
name	varchar(255)	N			api接口名
method	varchar(255)	N			api方法名
alias	varchar()	Y			api方法别名
sys_id	bigint(20)	N			所属业务系统id
timeout	int(6)	N		1000	超时时间，毫秒

agw_api_param

名称	类型	是否为空	索引	默认值	备注
id	bigint(20)	N	PRIMARY		主键ID
created_time	datetime	N			创建时间
modified_time	datetime	N			修改时间
version	smallint(6)	N			版本号
api_id	varchar(255)	N			api id
name	varchar(255)	N			参数名
type	varchar(255)	N			参数类型
sequence	smallint(6)	N			参数顺序

agw_sys

名称	类型	是否为空	索引	默认值	备注
id	bigint(20)	N	PRIMARY		主键ID
created_time	datetime	N			创建时间
modified_time	datetime	N			修改时间
version	smallint(6)	N			版本号
name	varchar(255)	N			业务系统名
desc	varchar(255)	N			业务系统描述

agw_out

名称	类型	是否为空	索引	默认值	备注
id	bigint(20)	N	PRIMARY		主键ID
created_time	datetime	N			创建时间
modified_time	datetime	N			修改时间
version	smallint(6)	N			版本号
name	varchar(255)	N			外部系统名
desc	varchar(255)	N			外部系统描述
code	varchar(255)	N			外部系统唯一标识
ip_control	tinyint(4)	Y		0	是否白名单控制 0-否 1-是

agw_out_api

名称	类型	是否为空	索引	默认值	备注
id	bigint(20)	N	PRIMARY		主键ID
created_time	datetime	N			创建时间
modified_time	datetime	N			修改时间
version	smallint(6)	N			版本号
out_id	bigint(20)	N			外部系统id
api_id	bigint(20)	N			api id

agw_out_ip

名称	类型	是否为空	索引	默认值	备注
id	bigint(20)	N	PRIMARY		主键ID
created_time	datetime	N			创建时间
modified_time	datetime	N			修改时间
version	smallint(6)	N			版本号
out_id	bigint(20)	N			外部系统id
ip	varchar(255)	N			外部系统白名单

agw_black_ip

名称	类型	是否为空	索引	默认值	备注
id	bigint(20)	N	PRIMARY		主键ID
created_time	datetime	N			创建时间
modified_time	datetime	N			修改时间
version	smallint(6)	N			版本号
out_id	bigint(20)	Y			外部系统id
ip	varchar(255)	N			黑名单ip

源码：https://github.com/pulllock/APIGateway
